アシスト・ルーバー AL-03W-HB 引掛式|エアコンの風よけ風向調整板で空調効率化|単品販売
拡大画像

アシスト・ルーバー AL-03W-HB 引掛式|エアコンの風よけ風向調整板で空調効率化|単品販売

製品概要

エアコンの風が直接当たる、効きが悪い、そんな時にエアコンでは難しい風除け気流へ簡単に風向きを変更できる、後付け風向板です。
整流機能付きのため、下向きの風を遮ることで天井沿いの風速が増して遠くまで送風でき、空調の効率化、省電力化に貢献します。
ハンガーベース仕様は天井埋込形に引っ掛け固定。複数個設置の際も素早く作業が完了します。

おもな特徴

・風よけ気流へ風向き調節、不快な風を避ける。
・天井埋込形では前方ブロックで下向き送風も。
・超薄型の差し込み部をそのまま差し込むだけ。
・空調風の逆流を防いでエアコンの機能を保護。
・エアコン付近での拡散を防いで遠くまで快適。
・2つの整流効果で循環効率UP、節電に貢献。
・風圧や振動に強い風向き固定で羽根位置安定。
・多彩な羽根位置調整や結露防止板も標準装備。

このページは1個単位のご購入ページです
販売単位・バリエーション

営業日14時までのご注文は、当日発送可能です。

商品コード : IDD-105h
製造元 : アイディー・シー株式会社
希望小売価格 : 3,850
価格 : 2,970円(税込)
幅52cm / オフホワイト
ポイント : 29
数量


日本

かごに入れる すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ
  • 遠くへ送る風の力が約2.5倍に。効きが悪い場所に合わせた温度設定が不要になるため、省電力につながります。

  • 風の直撃を無くして部屋の広い範囲を均一に冷暖房する事ができ、快適な空間を作ります。

  • 0.5mmの差込み部でそのまま差し込みOK、薄型なので差し込み部のエアコンへの負担が最小限で済みます。

仕様・寸法・1個あたりのセット内容等

このページの製品は、羽根幅:52cm / 取付方式:ハンガーベース仕様(引掛固定式)です。

アシスト・ルーバー(標準サイズ52cm) アシスト・ルーバー/カスタム80 (78cm)
AL-03W AL-03W-HB AL-03C80W AL-03C80W-HB
通常タイプ
固定ベース式(貼付)
ハンガーベース仕様
(引っ掛け固定)
通常タイプ
固定ベース式(貼付)
ハンガーベース仕様
(引っ掛け固定)
本体幅520×縦130mm×1
/結露防止パネル装着済
本体幅780×縦130mm×1
/結露防止パネル装着済
ステー×2 (固定ネジつき) ステー×3 (固定ネジつき)
固定ベース×2
テープ:2.8×9.5cm
ハンガーベース×2
/ステーに装着済み
固定ベース×3
テープ:2.8×9.5cm
ハンガーベース×3
/ステーに装着済み
セーフティコード×2 - セーフティコード×2 -
色:オフホワイト / 可動範囲:ベース側180°・本体側110°/ 前後位置調整:2cm間隔・3段階
/ 取扱説明書 / 日本製

アシスト・ルーバーご導入事例・お客様の声

目次(ページ内リンク)

対応機種・寸法図

天井埋込形エアコンに素早く設置

アシスト・ルーバー、ハンガーベース仕様取付情報概要

ハンガーベース仕様は差し込み固定のため、エアコンに凹凸やカーブがあるなどのデザインを問わず、天井埋込形エアコンに幅広く対応します。

AL-03W-HB対応機種

ハンガーベース仕様は、天井とエアコンの間にベースを差し込んで固定しますので、エアコンが天井面に隙間なく設置されている必要があります。

アシスト・ルーバー、ハンガーベース仕様を取付可能なエアコン

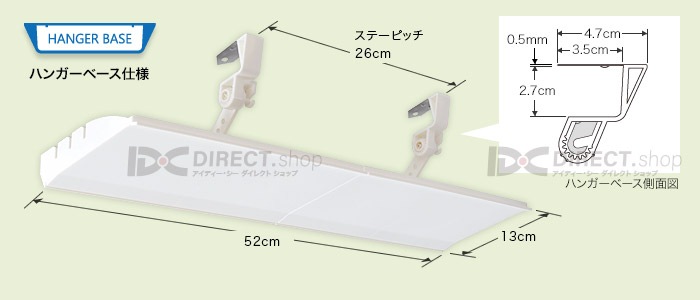

AL-03W-HB寸法図

AL-03W-HB寸法図

取付方法

ハンガーベース仕様の取付方法

ハンガーベース仕様は数量が多い場合にも、天井とエアコンの間に差し込むだけで、あまりにも素早く取付が完了します。

アシスト・ルーバー ハンガーベース仕様の取り付け手順

ハンガーベース仕様の取付動画

動画は天井埋込形4方向タイプですが、その他のタイプにも同様の要領で取り付けられます。
(動画:姉妹店アイディー・シー公式通販uriba.jp)

アシスト・ルーバーについて

こんなお困り事に

・エアコンの風で寒い、暑い、乾燥する

・風で物が揺れる、舞う、楽器など精密機器の精度が乱れる

・エアコンの近くは強すぎ、遠くは弱すぎ

・自分で対策したらエアコンの調子が悪くなった、効きが悪い、結露する

アシスト・ルーバーなら、簡単に風よけ&均一温度に

アシスト・ルーバーの効果概要

アシスト・ルーバーの種類と設置形態

アシスト・ルーバーの種類

長さ52cmと78cm、それぞれ貼り付け式と引っ掛け式があります。(計4種類)
このページの商品は「AL-03W-HB」です。

アシスト・ルーバーの種類

アシスト・ルーバー「AL-03W-HB」の設置形態

アシスト・ルーバーハンガーベース仕様を天井埋込形エアコンに設置

アシスト・ルーバーハンガーベース仕様を天井埋込形エアコンに設置

アシスト・ルーバーを天井埋込形エアコンに下向きに設置

アシスト・ルーバーハンガーベース仕様を並べて取り付けた様子

アシスト・ルーバーの効果

吹き上がりや逆流を防ぎ、下向きの風をカット

機能説明に壁掛形を掲載していますが、ハンガーベース仕様は天井埋込形専用です。

※写真はAL-03C80Wアシスト・ルーバーの効果

下向きの風をカットしつつ吹き上げないフラット形状は、天井埋込形では天井反射の防止に、逆流反射板がショートサーキットを防ぎます。

下向きの風を防ぎ、遠くへ送る効果

風速測定による風向きの変化

アシスト・ルーバーを装着すると、整流機能で風が天井沿いに集中して風速がUPし、遠くへ送る効果も生まれます。

室温を均一にする効果

温度測定による室温ムラ防止効果

アシスト・ルーバー/ハンガーベース仕様の特徴1

ハンガーベース仕様とは

アシスト・ルーバーの通常タイプとハンガーベース仕様

デザイン上、貼り付け式が取り付けできないエアコン、建物の規則で貼り付ける物は使用できない場合も対応可能な、天井埋込形専用の引っ掛け固定式です。
エアコン接続部以外は全て通常タイプと共通のため、接続方式の変更が必要になっても、ベース部分の交換だけで対応できます。

進化したハンガーベースで設置時間を大幅短縮

そのまま差し込み可能なNEWハンガーベース

旧タイプはエアコンのパネルを下げて引っ掛ける必要がありましたが、新型は差し込み部の厚さを約0.5mmのステンレス製とし、利便性と耐久性を向上しました。

よくある質問:隙間がないけど差し込みできますか?

NEWハンガーベースは差し込み後の隙間も少ない

NEWハンガーベースが差し込みできずパーツを交換した事例は、約0.07%です。万一設置が困難な場合は、通常タイプのパーツとの無償交換も承ります。

アシスト・ルーバー/ハンガーベース仕様の特徴2

エアコンの風を遮ると...

エアコンの風を遮ると、ショートサーキットを生じます。

吹き出し口付近に障害物があるとエアコンの機能が阻害される現象と同じで、逆流の吸い込みやエアコン側への拡散は、空調能力を著しく非効率にしてしまいます。

独自の整流機能で後付けルーバーの問題点を解消

アシスト・ルーバーの整流機能概要

アシスト・ルーバーの工業所有権
登録実用新案第3183736号、3214409号、登録意匠第1481911号ほか

エアコンの能力低下を防ぐ逆流反射板

アシスト・ルーバーは逆流防止でショートサーキットを防ぐ

アシスト・ルーバーの逆流防止のテスト・煙試験

逆流は、吹き出した風をエアコン自ら吸い込み続け(ショートサーキット)、異常停止や風量減少等で能力が低下するため、反射板で前へ送り出します。

エアコン側への拡散を抑制し、室内へしっかり送風

アシスト・ルーバーは横漏れ防止で部屋全体に拡散

アシスト・ルーバーの横漏れ防止テスト・煙試験

逆流と横漏れで部屋に向かう風が大幅に減少し、多くのエネルギーがエアコン周辺で消費されてしまいます。アシスト・ルーバーは整った拡散で風を部屋全体に届けます。

整流効果を電流テストで確認

右グラフは、エアコンのみの状態の参考データです。

エアコンのみの運転電流

整流機能が無い遮蔽物とアシスト・ルーバーで、エアコンの運転電流を比較しました。

アシスト・ルーバーの電流テスト

整流機能の無い遮蔽物では、電気代が15%少なく、省エネのように錯覚してしまいますが、エアコンの能力が40%低下しているため、25%もの電力が無駄に消費されていることが分かります。

アシスト・ルーバー併用時は、室温に応じた電流値を示し、室温もエアコンのみの状態と同じレベルまで下がっています。
整流機能+部屋全体への空気循環で、空調効率がUPします。

アシスト・ルーバー/ハンガーベース仕様の特徴3

風圧や振動に強い、スライドロック機構で風向きをキープ

アシスト・ルーバーの風向き固定方式

風向き操作はロックを解除して行なうため、操作しやすく部品の摩耗もありません。

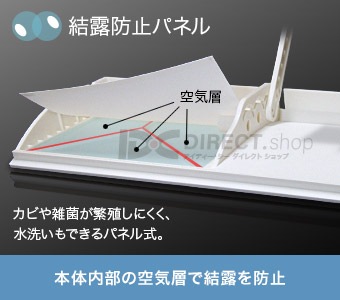

ルーバーの結露による水垂れを二重パネルで防止

アシスト・ルーバーの二重パネル式結露防止

アシスト・ルーバー結露防止テストの様子
